Kit riscaldamento a pavimento per impianti civili 60 m² - spessore pannello bugnato 20 + 20



Il riscaldamento a pavimento o a pannelli radianti è il nuovo sistema di riscaldamento invisibile che garantisce un ottimo comfort ed un notevole risparmio energetico.
E' possibile utilizzarlo sia nelle abitazioni private che negli ambienti di lavoro, nelle nuove costruzioni e nell'ambito delle ristrutturazioni. Dal punto di vista energetico inoltre è un sistema eccellente per essere integrato con tutte le fonti rinnovabili, quali pannelli solari temici, pompe di calore e caldaie a condensazione.

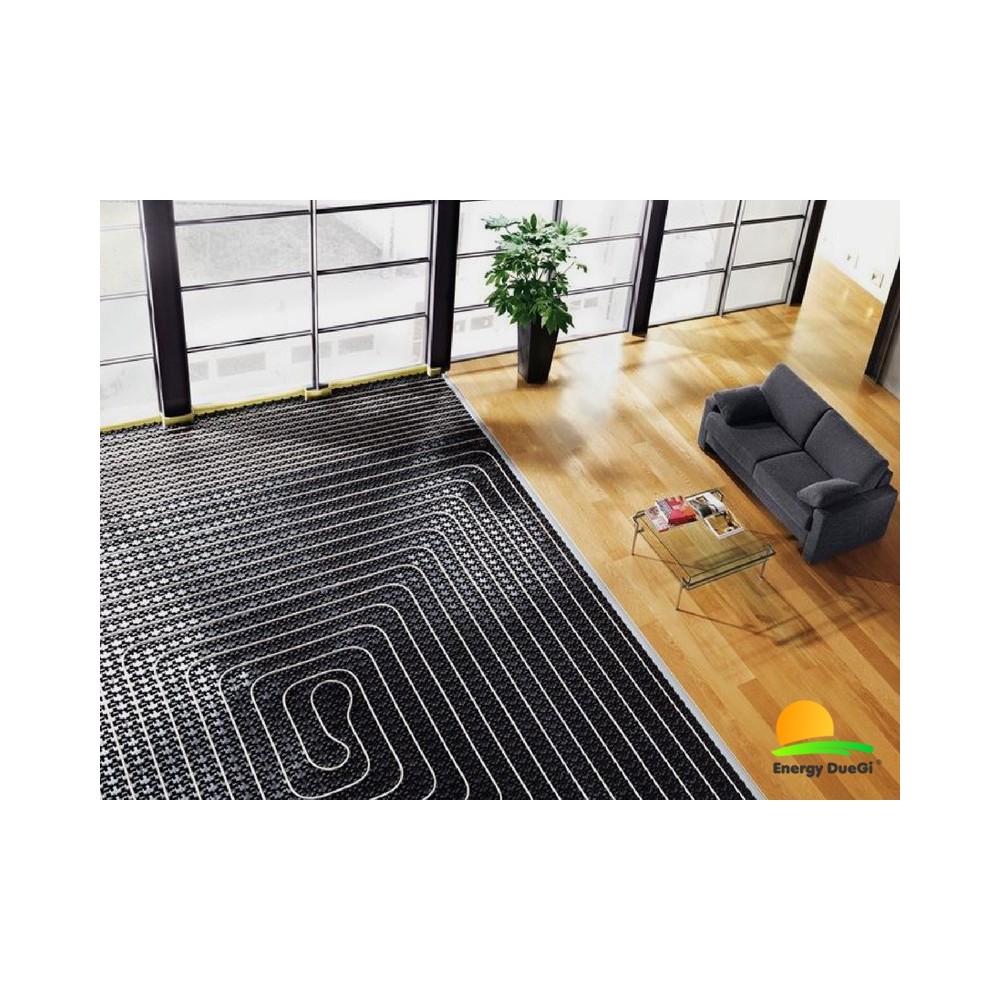

La tecnica attuale consiste nell'annegare in un'apposita caldana cementizia detta "massetto" una rete di tubazioni. Le tubazioni, in cui scorre acqua a temperatura media variabile, compresa normalemente tra i 30° ed i 40 °C, cedono calore al massetto e quindi all'ambiente.
In queste condizioni, tra pavimento ed ambiente, si innesca uno scambio di calore prevalentemente di tipo radiante, uniformemente distribuito con un gradiente della temperatura ambiente vicino a quello ideale per il benessere del corpo umano.

La moderna cultura impiantistica definisce il comfort ambientale come quella particolare sensazione di benessere psicofica individuale. Essa è data dalla sinergia dei prodotto di altissimo livello qualitativo impiegati nella realizzazione del proprio impianto, conferendo le performarce migliori e vantaggi esclusivi. Andiamo a vedere più nel dettaglio di cosa parliamo.



MIGLIOR DIFFUSIONE DEL CALORE E RISPARMIO ENERGETICO:
I moti convettivi di un impianto tradizionale a radiatori, muovono il calore dalla fonte verso l'alto, da dove ritornano al pavimento generando flussi d'aria che creano aree di temperatura differenziate.
In presenza di un impianto con pannelli radianti a pavimento si genera uno scambio termico con l'ambiente soprattutto per irraggiamento, con una uniforme distribuzione del calore, questo rende possibile alimentare l'impianto a pavimento ad una temperatura inferiore rispetto ad un impianto tradizionale, andando così a risparmiare sul costo della bolletta.

Numero applicazioni residenziali del sistema di riscaldamento a pavimento monitorate negli ultimi anni confermano che è possibile valutare un sensibile risparmio energetico, solitamente dal 10% al 15% rispetto ad impianti dotati di sistemi di riscaldamento tradizionali.

Le ragioni fondamentali sono legate al fatto che:

1. il grado di comfort ottimale si può ottenere con temperature ambiente inferiori.
2. il gradiente termico che si crea in un ambiente riscaldato a pavimento, genera una situazione tale per cui le dispersioni sono minori rispetto ad un ambiente con riscaldamento tradizionale.
3. si possono ridurre le dispersioni lungo le tubazioni di adduzione, per effetto della minore temperatura di esercizio.






COMPATIBILE CON LE ENERGIE RINNOVABILI:
Un impianto a termosifoni richiede un riscaldamento a gas o a gasolio che possa portare l'acqua a temperatura comprese tra i 70 e gli 80 °C. L'impianto a pavimento lavora a temperature decisamente inferiori - comprese tra 35 e 40 °C - e per tale motivo offre la massima compatibilità con fonti di energia più rispettose dell'ambiente quali caldaia a pellets, pompe di calore ed impianti ad energia solare.











RIDUZIONE DI POLVERI, ACARI E MUFFE:
La presenza di termosifoni produce polveri che poi si diffondono fastidiosamente nell'ambiente per effetto della convezione. In caso di riscaldamento a pavimento questo problema si riduce fortemente così come si riduce la presenza di acari e di muffe.









PIENA LIBERTA' NELL'ORGANIZZAZIONE DEGLI SPAZI INTERNI:
I termosifoni limitano lo spazio interno rendendo inutilizzabile le pareti su cui sono disposti. L'impianto di riscaldamento a pavimento permette di recuperare molto spazio molto spazio rendendo le pareti interamente utilizzabili.







COMPONENTI


I componenti verranno forniti per una superficie di circa 60 mq calpestabili su un unico livello. Per impianti su piu livelli/zone si prega di richiede preventivo su misura compilando il form presente nella pagina contatti o inviare un email ad info@energyduegi.com.

L'impianto radiante verrà fornito con posa PASSO 10 per tutti gli ambienti eccetto che per i bagni dove è previsto PASSO 5.
Se congiuntamente all'ordine viene inviata la piantina del locale verrà fornito GRATUITAMENTE lo schema di posa dell'impianto (del valore di 150?)

PANNELLO BUGNATO
Sistema termoisolante composto da un pannello in polistirene espanso sinterizzato, stampato con bugne di 20 mm a passo 50 mm, idoneo per tubazioni da 15-17 mm di diametro e bordi perimetrali ad incastro, accoppiato a rivestimento con film rigido post termoformato nero, che funge da barriera a vapore, bugne dotate di sottosquadra per il bloccaggio delle tubazioni e speciale sistema di sormonto con aggancio a pressione che garantisce una perfetta tenuta ai ponti termici e ai massetti autolivellanti.

Spessore totale: 40 mm (20 mm di isolamento; 20 mm di bugna)

Prodotto marcato CE. Norma di riferimento UNI EN 13163:2009 e UNI EN 1264-4



COLLETTORE DI DISTRIBUZIONE
Il collettore di distribuzione viene fornito con attacchi da 1" con filetto maschio/femmina fasato e con 7 vie predisposte con attacchi 3/4"x18 Eurocono (il numero di vie può variare in funzione del progetto).
I collettori sono forniti completi di valvole di intercettazione con porta termometro, valvola/e sfogo aria e rubinetto/i di carico e scarico.
La portata in mandata di ogni singola via è regolabile con flussimetro oppure con vitone a memoria meccanica. Sul collettore di ritorno le valvole di intercettazione manuali termostatizzabili sono fornite con cappuccio di protezione cantiere facilmente sostituibile in un secondo tempo con servocomando elettrotermico.







CASSETTA ZINCATA
Cassetta porta collettore ad incasso con piedini incorporati regolabili in altezza e canaline universali completa di tutti gli accessori necessari per lo staffaggio dei collettori, escluse le staffe; è realizzata in lamiera zincata verniciata a polvere di colore bianco RAL 9010. La cassetta è completa di cornice e coperchio.





TUBAZIONE COBRA-PEX
Il tubo COBRAPEX a barriera ossigeno EVOH (etilene-alcoolpolivinilico) e' prodotto in polietilene ad alta densita' e reticolato per via chimica (reticolazione a silani). La reticolazione del tubo COBRAPEX e' di tipo "b" (PE-Xb); tale processo permette di modificare la struttura chimica del materiale determinando:
- aumento della massima temperatura di esercizio (95°C oppure 110°C per brevi periodi);
- riduzione della deformazione sotto carico;
- aumento della resistenza chimica;
- aumento della resistenza all'abrasione ed all'urto;
- aumento delle caratteristiche di memoria tecnica.





STRISCIA PERIMETRALE
Nastro perimetrale in polietilene espanso a cellule chiuse, con superficie adesiva per il fissaggio a parete e bandella mobile in polietilene lato pannello per sigillare possibili interstizi in modo da realizzare un massetto galleggiante, ricopre la funzione di assorbire eventuali dilatazioni termiche del massetto e di creare un isolamento termoacustico verso le pareti.





ACCESSORISTICA VARIA
Kit di valvole a sfera MM corredate di termometro nella versione diritta da 1" e solo diretta da 1" ¼ complete di ghiera di bloccaggio.
Adattatore eurocono da ¾" sia per multistrato che per Pex da utilizzare nei collettori.
Clip di fissaggio in materiale termoplastico per l'ancoraggio di tubi da 16 a 20 mm.







N°2 TANICHE DI ADDITIVO FLUIDIFICANTE
POLIFLUID SA/3 Agente disperdente-superfluidificante di sintesi, di nuova generazione ad alta resa per impasti cementizi. Specifico per massetti ribassati ripartitori di calore e per climi rigidi. Ha un alto potere fluidificante e antischiumogeno anche a basso dosaggio. Tempi di presa ed indurimento molto più veloci dei comuni superfluidificanti in quanto il cemento e gli aggreganti sono bagnati in modo perfettamente omogeneo, limitando la tendenza alla segregazione ed al bleending (affioramento dell'acqua) del calcestruzzo. Specifico per massetti ribassati ed applicazioni che richiedono tempo di presa molto rapidi. Ha un alto potere fluidificante e antischiumogeno anche a basso dosaggio.
